製品情報

名称丸ナットの全周溶接
加工方法ファイバーレーザー溶接（隅肉）
材質SUS304
サイズ1000×300×10（製品全体）
板厚-
加工時間30秒

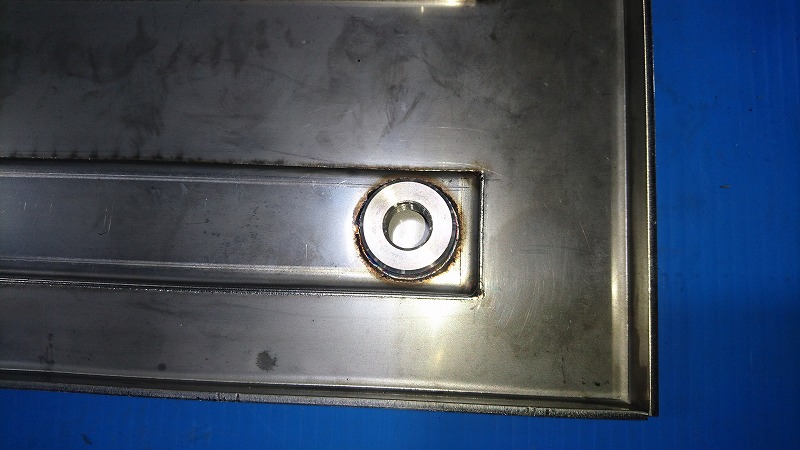

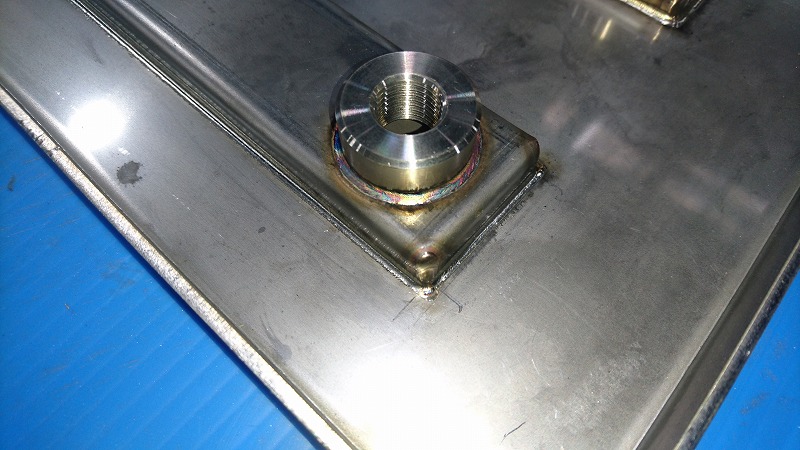

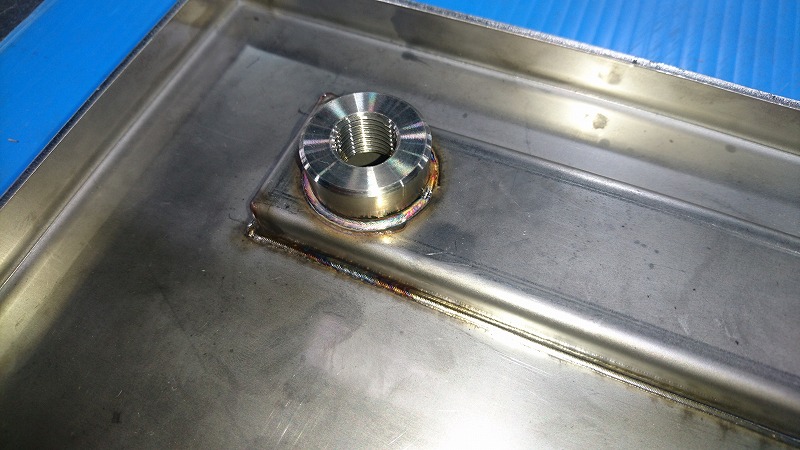

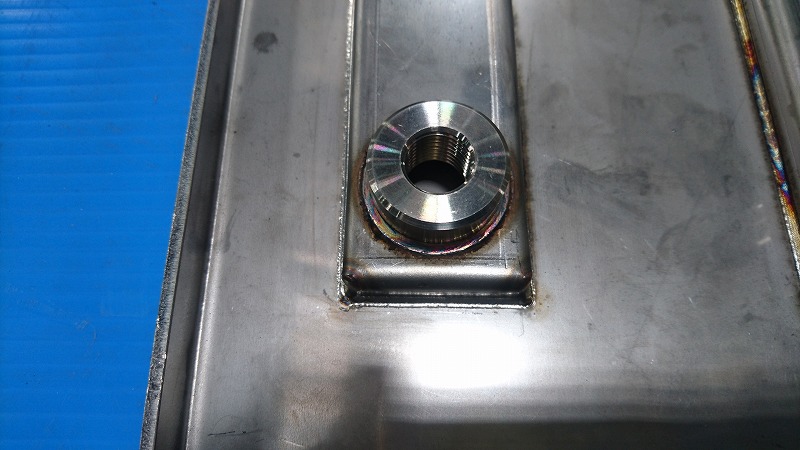

こちらは、ファイバーレーザー溶接ロボットによって丸ナットの全周を隅肉溶接した事例です。TIG溶接等の従来の溶接方法では、製品を回転させながら溶接をしなければなりません。製品を手で回転させる「ハンドリング」をしながら溶接する作業は、安定した溶接品質を保つのが困難であり、また安定した溶接を行うためには加工時間もかかってしまいます。

一方、溶接ロボットを用いることで、溶接トーチは固定したまま、ワークを固定したポジショナテーブルが回転するため、非常に高速かつ綺麗なビードで溶接することが可能です。さらにファイバーレーザー溶接によって板金と丸ナットの隙間をなくすことで、気密性の高い隅肉溶接が実現できました。

効率よく丸ナットを溶接したい方は、筐体設計・製造.comまでお問い合わせください。
