製品情報

製品大型架台・フレーム
業界産業機械
材質SECC
サイズ1,600 x 700 x 700
板厚t=2.0
加工工程タレパン、曲げ、溶接、組み立て

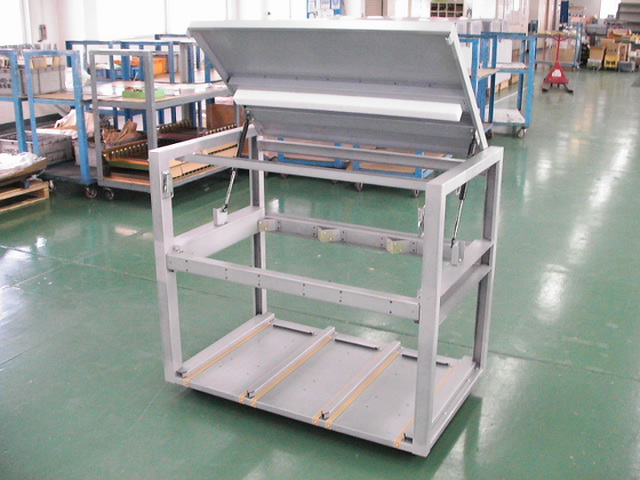

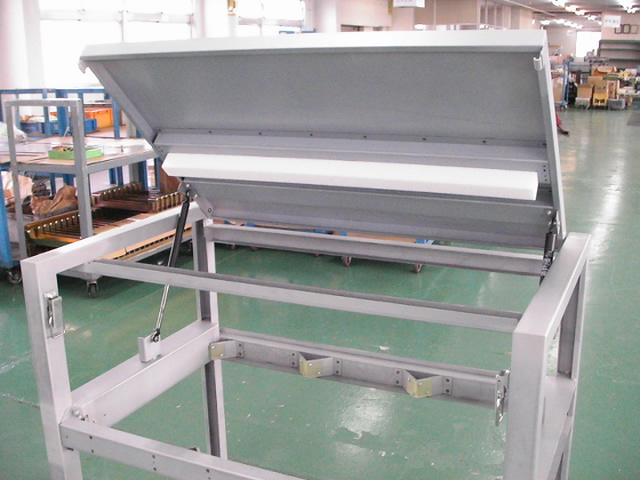

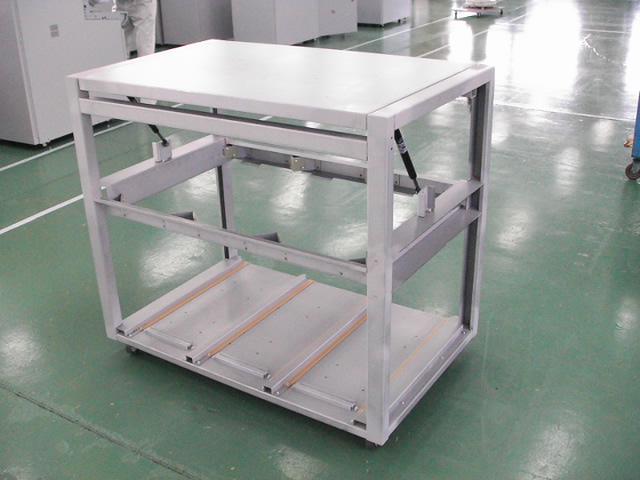

この搬送用台車はSECCの板材を曲げ、半自動溶接にて組み立てを行った精密板金製の特注台車です。ダンパーを取り付けて台車の天面が開閉できるような構造となっています。

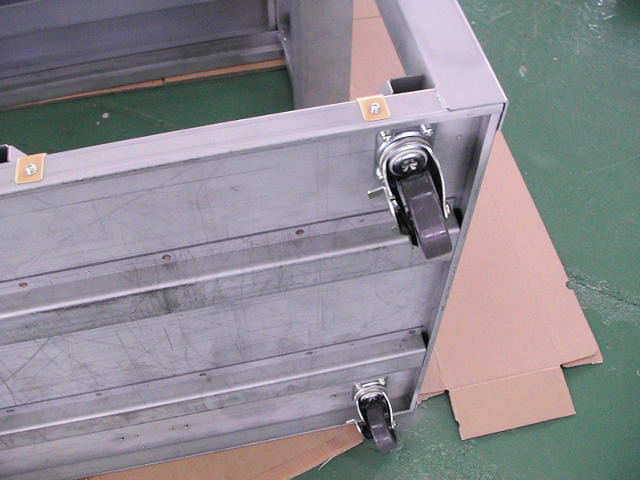

これは、上からパーツを出し入れできるような設計をしているからです。また、台車に大きな荷重がかかっても変形しないように底にはサポートを設置して強度だしを行っています。これにより、この精密板金組み立て台車は250kgの重量に耐えられることが可能です。
